Действительно, проживая в квартирах, подключенных к централизованному водоснабжению, имея всегда воду в достатке, мы редко задумываемся о ее ценности. Не думаем мы и том, откуда она берется, какой путь проходит прежде, чем попасть в наши жилища.
Однако приняв решение купить участок земли, чтобы построить на нем загородный дом для проживания всей семьей, либо разбить сад или посадить огород, перед вами так или иначе станет вопрос водобеспечения. И тут придется задуматься о том, каким способом вы будете добывать воду, какую именно скважину в вашей ситуации на вашем участке лучше всего будет пробурить и как обустроить.
Информацию о том, какие бывают скважины, какие у них имеются преимущества и недостатки, вы можете получить на нашем сайте www.aqua-help.ru.
Что происходит до начала обустройства скважины
После того, как скважина пробурена, производится техническая откачка воды.
Создается паспорт скважины, где указываются следующие данные:
- Диаметр и интервалы установки обсадных труб;
- Глубина скважины от устья до забоя;
- Породы, которые были пройдены при бурении и их мощность;
- Статический и динамический уровни воды в скважине;
- Расход воды, с которым скважину откачивали буровики;
- Дебит скважины.
Далее на основании этих параметров подбирается насосное оборудование.
Насосное оборудование подбирается индивидуально к каждой скважине, так как существует вероятность купить насос, который будет производительностью больше, чем дебит скважины. Также можно ошибиться с выбором кабеля для насоса – например, взять меньшего сечения.
Это лишь немногие из тех подводных камней, с которыми можно столкнуться при самостоятельной покупке оборудования. Поэтому подбором насосного оборудования должны заниматься специалисты, которые хорошо разбираются в этих вопросах.
После подбора оборудования специалистами выполняется комплектация оборудования системы водоснабжения и далее его монтаж.
Монтаж насосного оборудования в скважину
Существует три основных варианта обустройства скважин на воду:
1. Летний
Это наиболее простой и бюджетный вариант. Предполагает использование скважины только в теплое время года;
2. Зимний с кессоном
Этот способ более затратный. Однако он позволяет пользоваться скважиной круглый год;
3. Зимний с адаптером
Скважина может использоваться круглогодично. Но минус в том, что отсутствует возможность обслуживания устья скважины.
Ниже остановимся подробнее на каждом из них.
Летний тип обустройства скважины на воду
К этому типу относятся чаще всего скважины, использующиеся для полива дачных участков.
Что они представляют собой?
Снаружи это труба, выступающая на поверхность в среднем на 50 см и в большинстве случаев оборудованная оголовком. Насос, водоподъемная труба, электрический кабель, зажимы для троса и прочее оборудование располагается внутри трубы.
Принцип эксплуатации такой скважины простой. Вручную включается насос. Вода начинает подниматься из скважины на поверхность. Набирается емкость. Когда необходимое количество воды набрано, насос выключается так же вручную.
Зимой нужно либо демонтировать оборудование, либо сливать воду с вертикального участка, либо очень серьёзно утеплять устье скважины.
Примечание! Вертикальный участок – это водоподъемная труба, по которой вода подается потребителю. Она расположена между насосом и оголовком скважины. Зимой эта труба может замерзнуть.
Способы слива воды с вертикального участка:
1. устанавливается электромагнитный клапан со специальным отводом, при подаче напряжения на который происходит его открытие, и вода с этого участка сливается;
2. снимается обратный клапан в насосе. При каждом отключении насоса, вода сливается до своего статического уровня в скважине.
Летний вариант обустройства скважины отличается своей простотой и дешевизной.
Зимний тип обустройства скважины с кессоном
Как производится монтаж оборудования скважины по этому варианту?
Вокруг обсадной колонны скважины копается котлован диаметром 1 м, глубиной 2 м. В этот котлован монтируется пластиковый либо стальной кессон.
Примечание! Кессон – это утепленное, закрытое специальным люком-лазом подземное помещение, обустроенное вокруг устья скважины.
Согласно строительным правилам, обсадная труба обрезается на высоте 50 см от нижней части кессона. В итоге устье скважины оказывается внутри этого сооружения под землей. Труба, соединяющая кессон и дом потребителя, прокладывается по траншее, выкопанной ниже уровня промерзания.
Таким образом, данная конструкция не допускает замерзания воды и позволяет эксплуатировать скважину круглогодично.

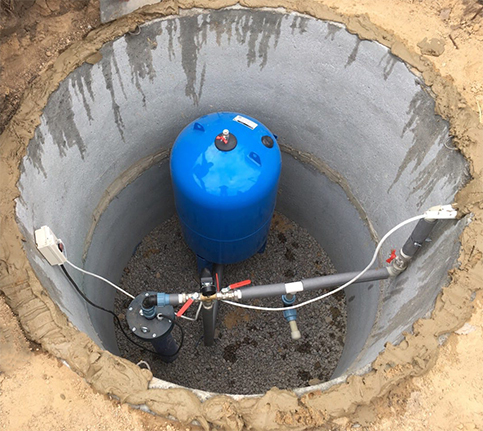

Далее в скважину монтируется насос, кабель, трос, водоподъемная труба. Внутри кессона устанавливается блок автоматики, гидроаккумулятор иногда механический фильтр, благодаря реле и гидробаку процесс поступления воды в систему водоснабжения автоматизирован.
Принцип автоматической подачи воды из скважины
Чтобы насос в скважине работал в автоматическом режиме, необходим напорный гидропневмоаккумулирующий бак (коротко - гидробак) и реле давления.
Каким образом это автоматизирует работу насоса?
Насос включается и начинает качать воду. Воздух, находящийся в гидробаке, сжимается, и создаёт запас воды в данной ёмкости. Когда давление воды в системе достигает максимально установленного значения, реле размыкает электрические контакты, прерывает электрическую цепь и насос отключается.
Далее при открытии крана в доме, воздух, сжатый в гидробаке, выдавливает воду. При падении давления в системе до минимального значения, реле замыкает электрическую цепь. Насос включается и снова начинает качать воду.
Гидропневмоаккумулирующий бак, реле давления, разнообразные модели пятивводных штуцеров, которые позволяют коммутировать все это оборудование – это и есть блок автоматики.
Примечание! Существуют еще способы автоматизации данного процесса, но они менее популярны. Первый основан на применении датчиков потока, которые определяют поток воды и падение давления одновременно. Второй на использовании накопительной емкости. Насос качает воду в накопительную емкость и реагирует на уровень воды в ней. При это насосная станция второго подъема уже из емкости подает воду в дом.
Зимний способ обустройства скважины с кессоном обойдется дороже летнего. Но он позволит круглый год пользоваться скважиной. Для этого достаточно будет просто открыть кран.
Зимний тип обустройства скважины с адаптером
В этом случае монтаж выполняется следующим образом.
Рядом с обсадной трубой выкапывается траншея, в которой прокладывается труба в дом. Ниже глубины промерзания в обсадной трубе делается отверстие. Изнутри скважины специальным приспособлением вставляется адаптер, от которого вниз идет водоподъемная труба до насоса.
Через отверстие, проделанное в обсадной колонне, водоподъемная труба с вертикального участка переходит в горизонтальный и с помощью адаптера присоединяется к трубе, протянутой по траншее в дом.
Главный минус этой системы состоит в отсутствии достаточного количества места для установки регулировочной запорной арматуры. Невозможно установить ни обратный клапан, ни какие-либо другие вспомогательные элементы. Оборудование может находиться лишь в рамках обсадной трубы, и представлено одним насосом. Всё остальное оборудование системы водоснабжения устанавливается в техническом помещении дома.
На что обратить внимание при подборе оборудования
Если вы все-таки решили самостоятельно заняться подбором оборудования для скважины, то постарайтесь учесть следующие нюансы:
1. Скважины имеют различный диаметр. Насосы также бывают разного диаметра и производительности. Если скважина пробурена трубой диаметром менее 4-х дюймов, то насос нужен трехдюймовый;
2. Трос и кабель должны быть соответствующего сечения;
3. Каждый насос имеет свой график напорных и расходных характеристик. Соответственно, насос подбирается в зависимости от уровня воды в скважине и дебита скважины, при этом в учёт берётся необходимое количество воды для потребителя.
4. Таким образом, если подобрать насос неправильно – к примеру, с большой производительностью и маленькой высотой подъёма, – он может либо вообще не поднять воду, либо поднять, но давления при этом будет не хватать, хотя объем воды будет большой.
5. Если перестраховаться и купить насос с большой высотой подъема и большой производительностью, он будет работать не в графике и не в КПД. Это существенно сократит его срок службы.
Подведём итоги
Существует три варианта обустройства скважин на воду:
1. Летний
Обсадная колонна скважины находится выше уровня земли. Закрыта сверху оголовком. Под ним в трубе находится насос, смонтированный с помощью страховочного троса, и кабель питания. Никакой автоматики. Каждый раз нужно включать и выключать насос вручную. В зимний период воду с части вертикального участка необходимо сливать во избежание промерзания водоподъёмной трубы.
С финансовой точки зрения данный способ обустройства является самым дешевым.
2. Зимний с кессоном
Бесспорный плюс – это возможность круглогодичного использования скважины, благодаря тому, что оборудование (механический фильтр, гидробак, блок управления насосом и прочее) размещено в тепле внутри кессона. Также большим плюсом является возможность пользоваться водой в автоматическом режиме. Достаточно просто открыть кран в доме.
3. Зимний со скважинным адаптером
Плюсы его в том, что требуется меньше земляных работ. Копается только траншея, соединяющая скважину и дом.
Оборудование для автоматической подачи воды в этом случае монтируется в самом доме.
